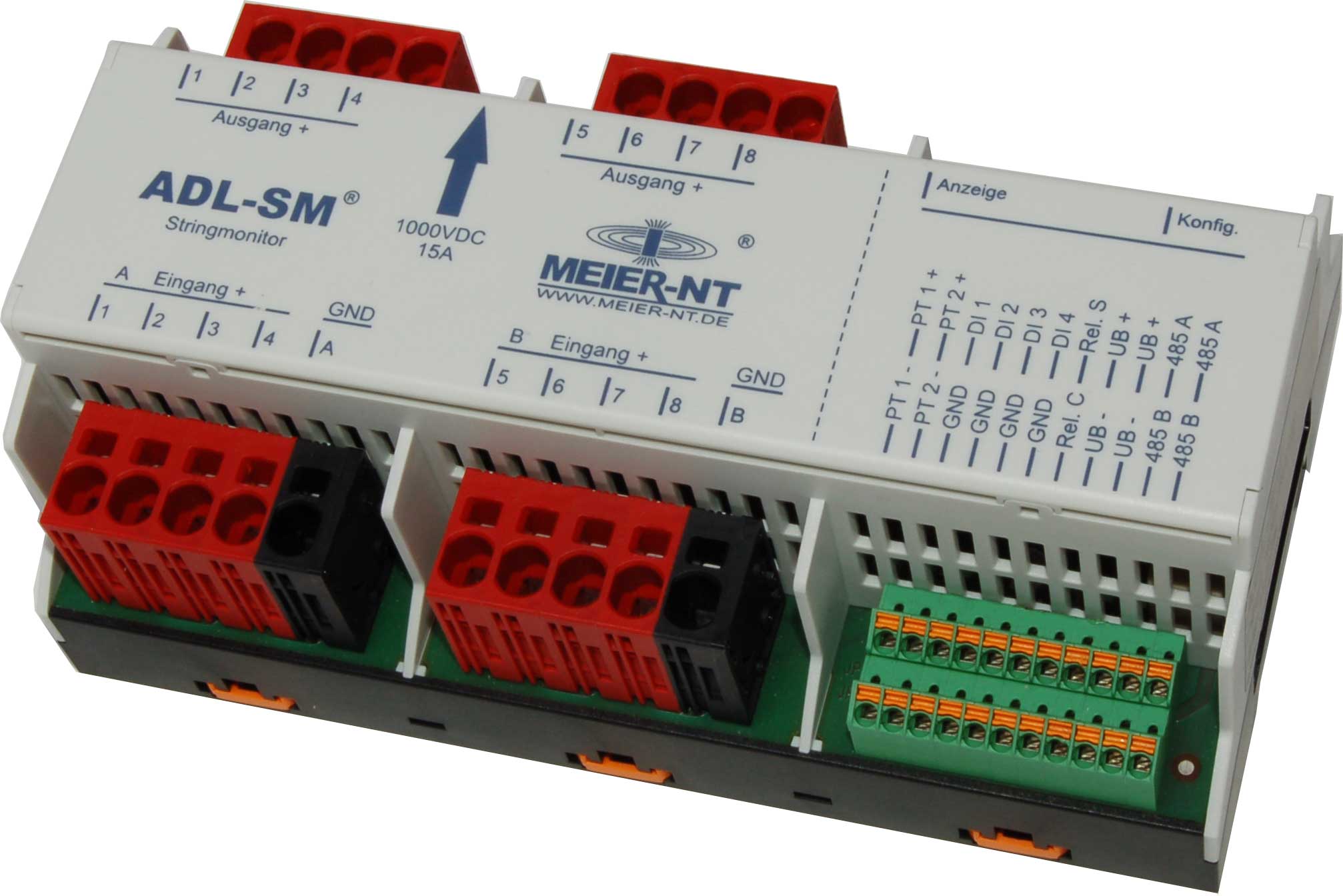

Der ADL-SM® Stringmonitor wird zur Überwachung von einzel-nen Strings in Photovoltaik Anlagen eingesetzt. Als Ausgangs-signal steht unter anderem die momentane DC Leistung, DC Strom, DC Spannung, Temperatur und Statussignale zur Über-wachung von Hauptschalter und Überspannungsmodulen zur Verfügung. Mit der integrierten hochauflösenden ADL-FE Fiel-dextension wird das analoge Signal des Solarmoduls in ein digi-tales RS485 Signal umgewandelt.
Vorteile
- Erfassung der tatsächlichen DC Leistung von Solarmodulen
- Jeder ADL-SM wird mit einer individuellen mehrpunkt Kalibrie-rung ausgeliefert
- Anschluss des Stringmonitors über 2-Draht RS485 Bus mit offenem herstellerunabhängigen Modbus RTU Protokoll
- je Bus können bis zu 253 ADL-SM® Stringmonitor mit jeweils 4 Strommesskanälen angeschlossen werden
- Anzeige und Konfiguration der Adresse direkt am Gerät ohne PC
- Fertigung in Deutschland mit ISO9001:2008 zertifiziert.
- Einfache DIN Schienen Montage
Technische Daten
| Eingang Strom: |
|
|
| Anzahl: |
|
8 |
| Messbereich: |
|
0 - 15 A DC |
| Anschluss: |
|
Federkraftanschluss max. 6 mm² |
| |
|
|
| Eingang Spannung: |
|
|
| Anzahl: |
|
2 |
| Messbereich: |
|
0 - 1000 V DC |
| Anschluss: |
|
Federkraftanschluss max. 6 mm² |
| |
|
|
| Eingang Temperatur: |
|
|
| Anzahl: |
|
2 |
| Messbereich: |
|
PT1000 2 Draht , - 40 bis 160 °C |
| Anschluss: |
|
Federkraftanschluss max. 1 mm² |
| |
|
|
| Eingang Digital: |
|
|
| Anzahl: |
|
4 |
| Messbereich: |
|
Status |
| Anschluss: |
|
Federkraftanschluss max. 1 mm² |
| |
|
|
| Ausgang Relais : |
|
|
| Anzahl: |
|
1 |
| Funktion: |
|
Elektronische Abschaltung für DC-Lasttrennschalter 24V / 9A (Motoraufsatz) |
| Anschluss: |
|
Federkraftanschluss max. 1 mm² |
| |
|
|
| Versorgungsspannung: |
|
9 - 36 V DC / 0,5W |
| Auflösung: |
|
16 Bit |
| Betriebstemperaturbereich: |
|
-30 °C bis 70 °C |
| Betriebsfeuchtebereich: |
|
0 - 70 %rF |
| Kommunikationsschnittstelle: |
|
Modbus RTU - 19200 Baud, 8n1, Adresse 1-253 |
| Gehäusematerial: |
|
Kunststoff |
| Schutzart: |
|
IP 20 nach DIN 40 050-9/5.93 |
| Abmessungen (L/B/H): |
|
161 x90 x60 mm |
|
